Ordinateur - La carte graphique

---

Les cartes accélératrices 2D

La carte graphique (en anglais graphic adapter), parfois appelée carte vidéo ou accélérateur graphique, est l'élément de l'ordinateur chargé de convertir les données numériques à afficher en données graphiques exploitables par un périphérique d'affichage.

Le rôle de la carte graphique était initialement l'envoi de pixels graphique à un écran, ainsi qu'un ensemble de manipulation graphiques simples :

• déplacement des blocs (curseur de la souris par exemple) ;
• tracé de lignes ;
• tracé de polygones ;
• etc.

Les cartes graphiques récentes sont désormais équipées de processeurs spécialisés dans le calcul de scèes graphiques complexes en 3D !

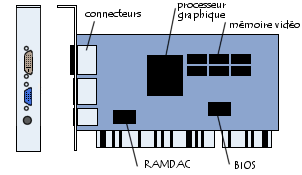

Les principaux composants d'une carte vidéo sont :

• Un processeur graphique (appelé GPU, pour Graphical Processing Unit), constituant le coeur de la carte graphique et chargé de traiter les images en fonction de la résolution et de la profondeur de codage sélectionnée. Le GPU est ainsi un processeur spécialisé possédant des instructions évoluées de traitement de l'image, notamment de la 3D. En raison de la température que peut atteindre le processeur graphique, il est parfois surmonté d'un radiateur et d'un ventilateur.
• La mémoire vidéo chargée de conserver les images traitées par le processeur graphique avant l'affichage. Plus la quantité de mémoire vidéo est importante, plus la carte graphique pourra gérer de textures lors de l'affichage de scènes en 3D. On parle généralement de frame buffer pour désigner la partie de la mémoire vidéo servant à stocker les images avant affichage. Les cartes graphiques sont tributaires du type de mémoire utilisée sur la carte, car leur temps de réponse est déterminant pour la vitesse d'affichage des images, ainsi que de la quantité de mémoire, jouant sur le nombre et la résolution des images pouvant être stockées dans le frame buffer.
• Le RAMDAC (random access memory digital-analog converter) permet de convertir les images numériques stockées dans le frame buffer en signaux analogiques à envoyer au moniteur. La fréquence du RAMDAC détermine les taux de rafraîchissement (nombre d'images par seconde, exprimé en Hertz - Hz) que la carte graphique peut supporter.
• Le BIOS vidéo contient les paramètres de la carte graphique, notamment les modes graphiques que celle-ci supporte.
• L'interface : Il s'agit du type de bus utilisé pour connecter la carte graphique à la carte mère. Le bus AGP est ainsi spécialement prévu pour accepter des débits important de données, nécessaire pour l'affichage de séquences vidéo ou 3D. Le bus PCI Express possède de meilleurs performance que le bus AGP et est amené à le remplacer.
• La connectique :
  • L'interface VGA standard : Les cartes graphiques sont la plupart du temps équipées d'un connecteur VGA 15 broches (Mini Sub-D, composé de 3 séries de 5 broches), généralement de couleur bleue, permettant notamment la connexion d'un écran CRT. Ce type d'interface permet d'envoyer à l'écran 3 signaux analogiques correspondant aux composantes rouges, bleues et vertes de l'image.



  • L'interface DVI (Digital Video Interface), présente sur certaines cartes graphiques, permet d'envoyer, aux écrans le supportant, des données numériques. Ceci permet d'éviter des conversions numérique-analogique, puis analogique numériques, inutiles.



  • L'interface S-Video : De plus en plus de cartes sont équipée d'une prise S-Video permettant d'afficher sur une télévision, c'est la raison pour laquelle elle est souvent appelée prise télé (notée « TV-out »).



Les cartes accélératrices 3D

Le domaine de la 3D est beaucoup plus récent, donc plus porteur. On arrive à des puissances de calculs sur PC supérieures à celles de certaines stations de travail.

Le calcul d'une scène 3D est un processus qui se décompose grossièrement en quatre étapes:

• le script: mise en place des éléments
• la geometry: création d'objets simples
• le setup: découpage en triangles 2D
• le rendering: C'est le rendu, c'est-à-dire le plaquage des textures

Ainsi, plus la carte accéleratrice 3D calcule elle-même ces étapes, plus l'affichage est rapide. Les premières puces n'effectuaient que le rendering, laissant le processeur s'occuper du reste.
Depuis, les cartes possèdent un « setup engine » qui prend en charge les deux dernières étapes.
A titre d'exemple, un Pentium II à 266 Mhz qui calcule les trois premières étapes peut calculer 350 000 polygones par secondes, lorsqu'il n'en calcule que deux, il atteint 750 000 polygones par seconde.
Cela montre à quel point ces cartes déchargent le processeur.

Le type de bus est lui aussi déterminant. Alors que le bus AGP n'apporte aucune amélioration dans le domaine de la 2D, les cartes utilisant ce bus plutôt que le bus PCI sont beaucoup plus performantes. Cela s'explique par le fait que le bus AGP est directement relié à la mémoire vive, ce qui lui offre une bande passante beaucoup plus grande que le bus PCI.

Ces produits de haute technologie ont maintenant besoin de la même qualité de fabrication que les processeurs, ainsi que des gravures allant de 0.35 µm à 0.25 µ:m.

Glossaire des fonctions accélératrices 3D et 2D

Terme	Définition
2D Graphics	Affiche une représentation d'une scène selon 2 axes de référence (x et y)
3D Graphics	Affiche une représentation d'une scène selon 3 axes de référence (x, y et z)
Alpha blending	Le monde est composé d'objets opaques, translucides et transparents. L'alpha blending est une manière d'ajouter des informations de transparence à des objets translucides. Cela est fait en effectuant un rendu des polygones à travers des masques dont la densité est proportionnelle à la transparence des objets. La couleur du pixel résultant est une combinaison de la couleur du premier plan et de la couleur de l'arrière-plan. L'alpha a généralement une valeur comprise entre 0 et 1 calculée de la manière suivante: nouveau pixel=(alpha)*(couleur du premier pixel)+(1-alpha)*(couleur du second pixel)
Alpha buffer	C'est un canal supplémentaire pour stocker l'information de transparence (Rouge-Vert-Bleu-Transparence).
Anti-aliasing appelé aussi anti-crénelage)	Technique permettant de faire apparaître les pixels de façon moins crénelée.
Effets atmosphériques	Effets tels que le brouillard ou bien l'effet de distance, qui améliorent le rendu d'un environnement.
Bitmap	Image pixel par pixel
Bilinear filtering	Permet de fluidifier le passage d'un pixel d'un endroit à un autre (lors d'une rotation par exemple)
BitBLT	C'est l'une des fonctions d'accélération les plus importantes, elle permet de simplifier le déplacement d'un bloc de données, en prenant en compte les particularités de la mémoire-vidéo. Elle est par exemple utilisée lors du déplacement d'une fenêtre
Blending	Combinaison de deux images en les ajoutant bit-à-bit
Bus Mastering	Une fonction du bus PCI permettant de recevoir directement des informations de la mémoire sans transiter par le processeur
Correction de perspective	Une méthode pour faire du mappage (enveloppage) avec des textures (texture mapping). Elle prend en compte la valeur de Z pour mapper les polygones. Lorsqu'un objet s'éloigne de l'objectif, il apparaît plus petit en hauteur et en largeur, la correction de perspective consiste à dire que le taux de changement dans les pixels de la texture est proportionnel à la profondeur.
Depth Cueing	Baisse l'intensité des objets s'éloignant de l'objectif
Dithering	Permet d'archiver des images de qualité 24-bit dans des tampons plus petits (8 ou 16 bits). Le dithering utilise deux couleurs pour en créer une seule
Double buffering	Une méthode utilisant deux tampons, une pour l'affichage, l'autre pour le calcul du rendu, ainsi lorsque le rendu est fait les deux tampons sont échangés.
Flat shading ou Constant shading	Assigne une couleur uniforme sur un polygone. L'objet ainsi rendu apparaît facettisé.
Fog	Utilise la fonction blending pour un objet avec une couleur fixe (plus il s'éloigne de l'objectif, plus cette fonction est utilisée)
Gamma	Les caractéristiques d'un affichage utilisant des phosphores sont non-linéaires : un petit changement de la tension à basse tension crée un changement dans l'affichage au niveau de la brillance, ce même changement à plus haute tension ne donnera pas la même magnitude de brillance. La différence entre ce qui est attendu et ce qui est mesuré est appelée Gamma
Gamma Correction	Avant d'être affichées, les données doivent être corrigées pour compenser le Gamma
Gouraud Shading (lissage Gouraud)	Algorithme (portant le nom du mathématicien français qui l'a inventé) permettant un lissage des couleurs par interpolation. Il assigne une couleur à chaque pixel d'un polygone en se basant sur une interpolation de ses arêtes, il simule l'apparence de surfaces plastiques ou métalliques.
Interpolation	Façon mathématique de régénérer des informations manquantes ou endommagées. Lorsqu'on agrandit une image par exemple, les pixels manquants sont régénérés par interpolation.
Line Buffer	C'est un tampon fait pour mémoriser une ligne vidéo
Lissage Phong	Algorithme (portant le nom de Phong Bui-Tong) permettant un lissage des couleurs en calculant le taux de lumière en de nombreux points d'une surface, et en changeant la couleur des pixels en fonction de la valeur. Il est plus gourmand en ressources que le lissage Gouraud
MIP Mapping	C'est un mot provenant du latin "Multum in Parvum" qui signifie "plusieurs en un". Cette méthode permet d'appliquer des textures de différentes résolutions pour des objets d'une même image, selon leur taille et leur distance. Cela permet entre autres de mettre des textures de plus haute résolution lorsqu'on se rapproche d'un objet.
Projection	C'est le fait de transformer (en le réduisant) un espace en 3 dimensions en un espace en 2 dimensions
Rasterisation	Tranforme une image en pixels
Rendu (Rendering)	C'est le fait de créer des images réalistes sur un écran en utilisant des modèles mathématiques pour le lissage, les couleurs ...
Rendering engine	Partie matérielle ou logicielle chargée de calculer les primitives 3D (Généralement des triangles)
Tesselation ou facettisation	Le fait de calculer des graphiques en 3D peut être divisé en 3 parties: la facettisation, la géométrie et le rendu. La facettisation est la partie consistant à découper une surface en plus petites formes, en la découpant (souvent en triangles ou en quadrilatères)
Texture Mapping	Consiste à stocker des images constituées de pixels (texels), puis à envelopper des objets 3D de cette texture pour obtenir une représentation plus réaliste des objets
Tri-linear filtering	Basé sur le principe du filtrage bilinéaire, le filtrage trilinéaire consiste à faire une moyenne de deux niveaux de filtrage bilinéaire.
Z-buffer	Partie de la mémoire qui stocke la distance de chaque pixel à l'objectif. Lorsque les objets sont rendus à l'écran, le rendering engine doit supprimer les surfaces cachées.
Z-buffering	C'est le fait de supprimer les faces cachées en utilisant les valeurs stockées dans le Z-buffer
