Le boîtier

Le boîtier (ou châssis) de l'ordinateur est le squelette métallique abritant ses différents composants internes. Les boîtiers ont par ailleurs d'autres utilités telles que l'isolement phonique ou la protection contre les rayonnements électromagnétiques. Ainsi des normes existent afin de garantir un niveau de protection conforme à la réglementation en vigueur.

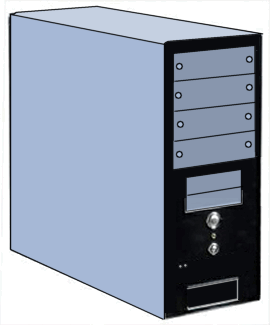

boîtier moyen tour

Les éléments de choix principaux d'un boîtier sont son facteur de forme, ses dimensions, le nombre d'emplacements pour des lecteurs, son alimentation, la connectique en façade et enfin son design et ses couleurs. Ainsi, si les boîtiers se ressemblaient tous aux débuts du PC, il existe aujourd'hui des boîtiers de toutes les formes, parfois même transparents afin de permettre aux utilisateurs de faire du tuning à l'aide par exemple de néons.

Bloc d'alimentation

La plupart des boîtiers sont fournis avec un bloc d'alimentation (en anglais power supply). L'alimentation permet de fournir du courant électrique à l'ensemble des composants de l'ordinateur. Aux Etats-Unis les blocs d'alimentation délivrent un courant à 110V et à 60 Hz, tandis qu'en Europe la norme est 220V à une fréquence de 50 Hz, c'est la raison pour laquelle les blocs d'alimentation possèdent la plupart du temps un commutateur permettant de choisir le type de tension à délivrer.

Bloc d'alimentation

Il est essentiel de s'assurer que le commutateur est bien positionné sur le bon voltage afin de ne pas risquer de détériorer des éléments de l'unité centrale.

Le bloc d'alimentation doit posséder une puissance suffisante pour alimenter les périphériques de l'ordinateur.

Une attention particulière devra également être portée sur le niveau sonore de l'alimentation.

Facteur de forme

Le facteur de forme (en anglais form factor) désigne le format de l'emplacement prévu pour la carte mère, les types de connecteurs et leur agencement. Il conditionne ainsi le type de carte mère que le boîtier peut accueillir.

Taille

La taille du boîtier conditionne le nombre d'emplacements pour les lecteurs en façade, ainsi que le nombre d'emplacements pour des disques durs en interne. On distingue généralement les catégories suivantes :

  • Grand tour : il s'agit de boîtiers de grande taille (60 à 70 cm de hauteur), possédant 4 à 6 emplacements 5"1/4 et 2 ou 3 emplacements 3"1/2 en façade, ainsi que deux ou trois emplacements 3"1/2 en interne.
  • Moyen tour : il s'agit de boîtiers de taille moyenne (40 à 50 cm de hauteur), possédant 3 à 4 emplacements 5"1/4 en façade et deux emplacements 3"1/2.
  • Mini tour : il s'agit de boîtiers de petite dimension (35 à 40 cm de hauteur), possédant généralement 3 emplacements 5"1/4 et deux emplacements 3"1/2 en façade, ainsi que deux emplacement 3"1/2 en interne.
  • Barebone (littéralement « os nu ») ou mini-PC : il s'agit du plus petit format de boîtier (10 à 20 cm de hauteur). La plupart du temps les barebone sont des ordinateurs pré assemblés embarquant une carte mère ayant un facteur de forme réduit (SFF, pour Small Form Factor). Ils possèdent généralement un ou deux emplacements 5"1/4 et un emplacement 3"1/2 en façade, ainsi qu'un emplacement 3"1/2 en interne.

Aération

Un boîtier renferme l'ensemble de l'électronique interne de l'ordinateur. Or, les éléments de l'ordinateur sont amenés à atteindre des températures élevées. Il est donc impératif de choisir un boîtier possédant une bonne ventilation, c'est-à-dire un maximum de ventilateurs, ainsi que des aérations. Il est ainsi conseillé de choisir un boîtier comportant a minima une entrée d'air à l'avant, munie d'un filtre à air amovible, ainsi que d'une sortie d'air à l'arrière.

Connectique

Pour des raisons évidentes d'ergonomie, de plus en plus de boîtiers proposent un panneau de connecteurs en façade. Ces connecteurs doivent, pour être fonctionnels, être raccordés en interne à la carte mère.
