Wifi - Couche liaison de données et méthode d'accès

La couche liaison de données

La couche Liaison de données de la norme 802.11 est composé de deux sous-couches : la couche de contrôle de la liaison logique (Logical Link Control, notée LLC) et la couche de contrôle d’accès au support (Media Access Control, ou MAC).

La couche MAC définit deux méthodes d'accès différentes :

• La méthode CSMA/CA utilisant la Distributed Coordination Function (DCF)
• La Point Coordination Function (PCF)

La méthode d'accès CSMA/CA

Dans un réseau local Ethernet classique, la méthode d'accès utilisée par les machines est le CSMA/CD (Carrier Sense Multiple Access with Collision Detect), pour lequel chaque machine est libre de communiquer à n'importe quel moment. Chaque machine envoyant un message vérifie qu'aucun autre message n'a été envoyé en même temps par une autre machine. Si c'est le cas, les deux machines patientent pendant un temps aléatoire avant de recommencer à émettre.

Dans un environnement sans fil ce procédé n'est pas possible dans la mesure où deux stations communiquant avec un récepteur ne s'entendent pas forcément mutuellement en raison de leur rayon de portée. Ainsi la norme 802.11 propose un protocole similaire appelé CSMA/CA (Carrier Sense Multiple Access with Collision Avoidance).

Le protocole CSMA/CA utilise un mécanisme d'esquive de collision basé sur un principe d'accusé de réceptions réciproques entre l'émetteur et le récepteur :

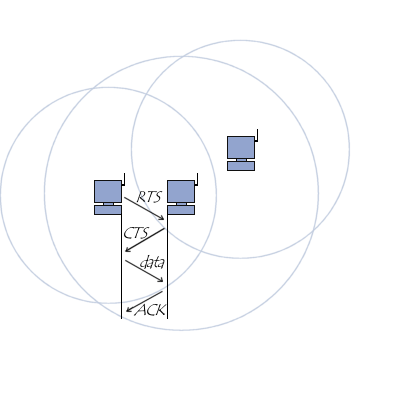

La station voulant émettre écoute le réseau. Si le réseau est encombré, la transmission est différée. Dans le cas contraire, si le média est libre pendant un temps donné (appelé DIFS pour Distributed Inter Frame Space), alors la station peut émettre. La station transmet un message appelé Ready To Send (noté RTS signifiant prêt à émettre) contenant des informations sur le volume des données qu'elle souhaite émettre et sa vitesse de transmission. Le récepteur (généralement un point d'accès) répond un Clear To Send (CTS, signifiant Le champ est libre pour émettre), puis la station commence l'émission des données.

A réception de toutes les données émises par la station, le récepteur envoie un accusé de réception (ACK). Toutes les stations avoisinantes patientent alors pendant un temps qu'elle considère être celui nécessaire à la transmission du volume d'information à émettre à la vitesse annoncée.

Somme de contrôle

La couche MAC du protocole 802.11 offre un mécanisme de contrôle d'erreur permettant de vérifier l'intégrité des trames. Il s'agit là d'une différence fondamentale avec le standard Ethernet. En effet Ethernet ne propose aucun système de détection ou de correction d'erreurs, cette tâche étant laissée aux protocoles de transports de niveau supérieur (TCP).

Dans un réseau sans fil le taux d'erreur est plus élevé, c'est la raison pour laquelle un contrôle d'erreur a été intégré au niveau de la couche liaison de données. Le contrôle d'erreur est basé sur le polynôme de degré 32 suivant :

x32+x26+x23+x22+x16+x12+x10+x8+x7+x5+x4+x2+x+1

Fragmentation et réassemblage

D'autre part le taux d'erreur de transmission sur les réseaux sans fils augmente généralement avec des paquets de taille importante, c'est la raison pour laquelle la norme 802.11 offre un mécanisme de fragmentation, permettant de découper une trame en plusieurs morceaux (fragments).

Format des trames

Le standard 802.11 définit le format des trames échangées. Chaque trame est constituée d'un en-tête (appelé MAC header, d'une longueur de 30 octets), d'un corps et d'un FCS (Frame Sequence Check) permettant la correction d'erreur.

FC (2)	D/ID (2)	Adresse 1 (4 octets)	Adresse 2 (4 octets)	Adresse 3 (4 octets)	SC (2)	Adresse 4 (4 octets)
Corps de la trame (0 à 2312 octets) FCS (2)

Voici la description de ces champs :

• FC (Frame Control, en français contrôle de trame) : ce champ de deux octets est constitué des informations suivantes :

  Version de protocole (2 bits)		Type (2 bits)		Sous-Type (4 bits)
  To DS (1 bit)	From DS (1 bit)	More Frag (1 bit)	Retry (1 bit)	Power Mgt (1 bit)	More Data (1 bit)	WEP (1 bit)	Order (1 bit)

  • Version de protocole : ce champs de 2 bits permettra de prendre en compte les évolutions de version du standard 802.11. La valeur est égale à zéro pour la première version
  • Type et Sous-type : ces champs, respectivement de 2 et 4 bits, définissent le type et le sous-type des trames explicités dans le tableau ci-dessous. Le type gestion correspond aux demandes d'association ainsi qu'aux messages d'annonce du point d'accès. Le type contrôle est utilisé pour l'accès au média afin de demander des autorisations pour émettre. Enfin le type données concerne les envois de données (la plus grande partie du traffic).
  • To DS : ce bit vaut 1 lorsque la trame est destinée au système de distribution (DS), il vaut zéro dans les autres cas. Toute trame envoyée par une station à destination d'un point d'accès possède ainsi un champ To DS positionné à 1.
  • From DS : ce bit vaut 1 lorsque la trame provient du système de distribution (DS), il vaut zéro dans les autres cas. Ainsi, lorsque les deux champs To et From sont positionnés à zéro il s'agit d'une communication directe entre deux stations (mode ad hoc).
  • More Fragments (fragments supplémentaires) : permet d'indiquer (lorsqu'il vaut 1) qu'il reste des fragments à transmettre
  • Retry : ce bit spécifie que le fragment en cours est une retransmission d'un fragment précédemment envoyé (et sûrement perdu)
  • Power Management (gestion d'énergie) : indique, lorsqu'il est à 1, que la station ayant envoyé ce fragment entre en mode de gestion d'énergie
  • More Data (gestion d'énergie) : ce bit, utilisé pour le mode de gestion d'énergie, est utilisé par le point d'accès pour spécifier à une station que des trames supplémentaires sont stockées en attente.
  • WEP : ce bit indique que l'algorithme de chiffrement WEP a été utilisé pour chiffrer le corps de la trame.
  • Order (ordre) : indique que la trame a été envoyée en utilisant la classe de service strictement ordonnée (Strictly-Ordered service class)
• Durée / ID : Ce champ indique la durée d'utilisation du canal de transmission.
• Champs adresses : une trame peut contenir jusqu'à 3 adresses en plus de l'adresse de 48 bits
• Contrôle de séquence : ce champ permet de distinguer les divers fragments d'une même trame. Il est composé de deux sous-champs permettant de réordonner les fragments :
  • Le numéro de fragment
  • Le numéro de séquence
• CRC : une somme de contrôle servant à vérifier l'intégrité de la trame.

Le tableau ci-dessous récapitule les types et sous-type de trame encapsulés dans le champ de contrôle de trame de l'en-tête MAC :

Type	Description du type	Sous-type	Description du sous-type
00	Management (gestion)	0000	Association request (requête d'association)
00	Management (gestion)	0001	Association response (réponse d'association)
00	Management (gestion)	0010	Reassociation request (requête ré-association)
00	Management (gestion)	0011	Reassociation response (réponse de ré-association)
00	Management (gestion)	0100	Probe request (requête d'enquête)
00	Management (gestion)	0101	Probe response (réponse d'enquête)
00	Management (gestion)	0110-0111	Reserved (réservé)
00	Management (gestion)	1000	Beacon (balise)
00	Management (gestion)	1001	Annoucement traffic indication message (ATIM)
00	Management (gestion)	1010	Disassociation (désassociation)
00	Management (gestion)	1011	Authentication (authentification)
00	Management (gestion)	1100	Deauthentication (désauthentification)
00	Management (gestion)	1101-1111	Reserved (réservé)
01	Control (contrôle)	0000-1001	Reserved (réservé)
01	Control (contrôle)	1010	Power Save (PS)-Poll (économie d'énergie)
01	Control (contrôle)	1011	Request To Send (RTS)
01	Control (contrôle)	1100	Clear To Send (CTS)
01	Control (contrôle)	1101	ACK
01	Control (contrôle)	1110	Contention Free (CF)-end
01	Control (contrôle)	1111	CF-end + CF-ACK
10	Data (données)	0000	Data (données)
10	Data (données)	0001	Data (données) + CF-Ack
10	Data (données)	0010	Data (données) + CF-Poll
10	Data (données)	0011	Data (données) + CF-Ack+CF-Poll
10	Data (données)	0100	Null function (no Data (données))
10	Data (données)	0101	CF-Ack
10	Data (données)	0110	CF-Poll
10	Data (données)	0111	CF-Ack + CF-Poll
10	Data (données)	1000-1111	Reserved (réservé)
11	Data (données)	0000-1111	Reserved (réservé)

Point Coordination Function (PCF)

La Point Coordination Function (PCF) appelée mode d'accès contrôlé. Elle est fondée sur l'interrogation à tour de rôle des stations, ou polling, contrôlée par le point d'accès. Une station ne peut émettre que si elle est autorisée et elle ne peut recevoir que si elle est sélectionnée. Cette méthode est conçue pour les applications temps réel (vidéo, voix) nécessitant une gestion du délai lors des transmissions de données.
